L2 VPN 组网

发表于:2018-02-28 16:04 编辑:aisnet 阅读:

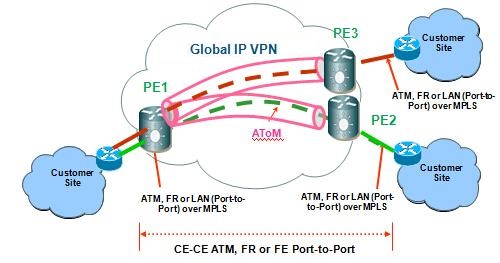

MPLS L2 VPN使用ATOM (Any Transport on MPLS)的架构基础,在MPLS网络上传递2层数据流,满足了IP/MPLS同时提供2层、3层服务,扩展了网络可用性。AisnetMPLS L2 VPN支持以太网2层协议。

  MPLS L2VPN提供基于MPLS(Multiprotocol Label Switching,多协议标签交换)网络的二层VPN服务,使运营商可以在统一的MPLS网络上提供基于不同数据链路层的二层VPN,包括ATMFRVLANEthernetPPP等。

  MPLSVPN

  简单来说,MPLS L2VPN就是在MPLS网络上透明传输用户二层数据。从用户的角度来看,MPLS网络是一个二层交换网络,可以在不同节点间建立二层连接。

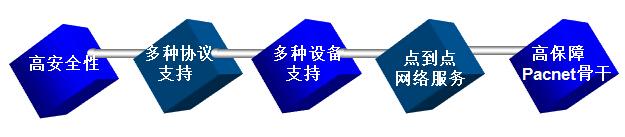

  1Aisnet MPLS L2 VPN给您带来的优势

  L2VPN

  1) ATOM 二层通道网络,客户自行管理业务,高度安全性;

  2) Non-IP, IPv4 and IPv6; 客户自行管理IP策略;

  3) 客户端设备可支持IP 路由设备或L2设备;由客户自行管理终端设备;

  4) 点到点的网络连接服务,按客户设计网络需求架设网络;

  5) MPLS VPN骨干支持L2VPN业务,享受与MPLSVPN一样的高保障骨干;

  2. MPLS L3 VPN相比

  相对于MPLS L3VPNMPLS L2VPN具有以下优点:

  (1)可扩展性强:MPLS L2VPN只建立二层连接关系,不引入和管理用户的路由信息。这大大减轻了PE(Provider Edge,服务提供商边缘设备)甚至整个SP(Service Provider,服务提供商)网络的负担,使服务提供商能支持更多的VPN和接入更多的用户。

  (2)可靠性和私网路由的安全性得到保证:由于不引入用户的路由信息,MPLS L2VPN不能获得和处理用户路由,保证了用户VPN路由的安全。

  (3)支持多种网络层协议:包括IPIPXSNA等。

  3. MPLS L2VPN的基本概念

  在MPLS L2VPN中,CEPEP的概念与MPLS L3VPN一样,原理也相似。

  (1CE(Customer Edge)设备:用户网络边缘设备,有接口直接与SP相连。CE可以是路由器或交换机,也可以是一台主机。CE“感知”不到VPN的存在,也不需要必须支持MPLS

  (2PE(Provider Edge)路由器:服务提供商边缘路由器,是服务提供商网络的边缘设备,与用户的CE直接相连。在MPLS网络中,对VPN的所有处理都发生在PE上。

  (3P(Provider)路由器:服务提供商网络中的骨干路由器,不与CE直接相连。P设备只需要具备基本MPLS转发能力。

  MPLS L2VPN通过标签栈实现用户报文在MPLS网络中的透明传送:

  (1)外层标签(称为Tunnel标签)用于将报文从一个PE传递到另一个PE;

  (2)内层标签(称为VC标签)用于区分不同VPN中的不同连接;

  (3)接收方PE根据VC标签决定将报文转发给哪个CE

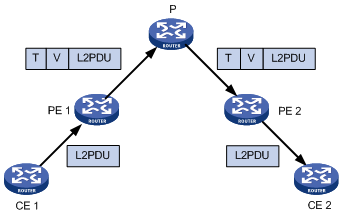

  下图是MPLS L2VPN转发过程中报文标签栈变化的示意图。

  IPVPN

  (1) L2PDU是链路层报文,PDUProtocol Data Unit,协议数据单元

  (2) TTunnel标签;VVC标签;T’表示转发过程中外层标签被替换
